随着两联供系统的普及，我们经常听到一次系统或者二次系统的概念，那么什么是一次系统，什么是二次系统？选择一次系统还是二次系统更合理？两联供水泵如何选型？以及地面调温系统如何设计、运行？今天我们就来聊聊这些话题。

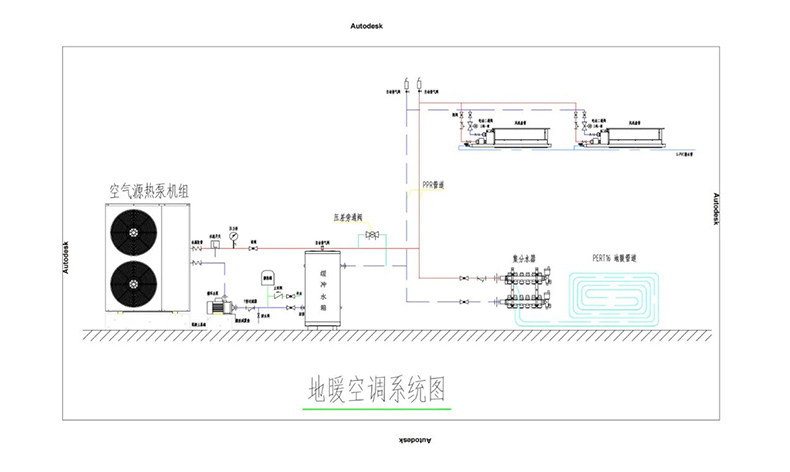

一次系统

所谓的一次系统就是热源端和负载端用同一个泵串联，用一股水流把热源端和负载端连起来，这种系统也叫做直连式系统。

一次系统的主机与末端间只有一个循环泵，水流串联其中，系统水量少的，可以串接缓冲水箱，增加系统水容量，防止主机频繁启停，保证设备的使用寿命，减小室内温度波动，增加舒适度。

优势分析

1、结构简单，易于施工：只有一个循环泵，主机与末端通过管道直连，设计施工难度低。

2、换热效率高：直连式系统意味着它没有“中间商”，主机提供的热水直接由末端接受。

劣势分析

简单的结构就导致其两个缺陷：

1、稳定性的缺陷，一次系统中的水流就是热交换的主要媒介，一股水流串联主机和末端，很难使两端的水流同时达到最佳状态。

2、一次系统支持的流量有局限，如果末端机位多，设计系统庞大，系统所需流量就高，导致设计管径远大于主机口径，大流量直接进入小管道中，形成的压力会是原来的数倍，一次系统就难以承受这些需求了。

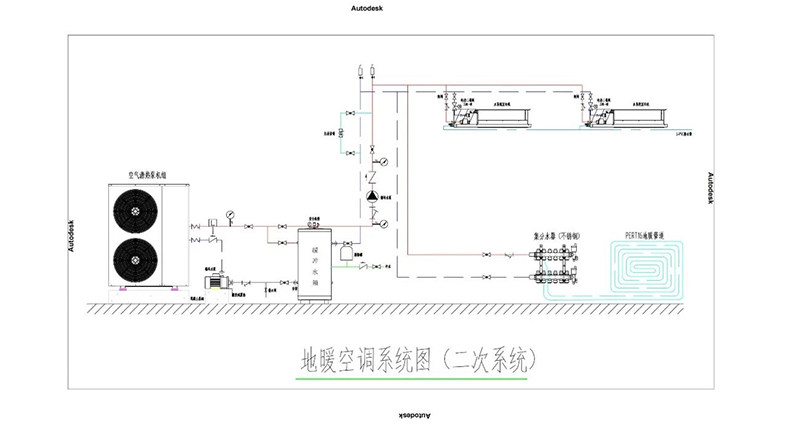

优点分析

缺点分析

二次系统的成本与能耗会高于一次系统。增加一个缓冲水箱和循环泵，以及系统复杂性的提升，会让材料成本、施工成本和使用成本增加。但是增加的缓冲水箱有没有必要呢？答案是有必要，因为通常热源产生的热量与末端消耗的热量是不一致的，这会导致两种情况。一种情况是供大于求，如果主机产生热量过高，末端消耗不掉，热量就会积蓄在管道中，导致水温上升，主机会在水温上升到一定程度时停止工作。另一种情况是供不应求，主机产生的热量不足以给末端消耗，就会消耗系统管道里面的水温。根据实验室的测试，一次性加热到位与分段式加热到位的能耗相差5%，这就说明缓冲水箱的蓄热作用是有帮助的。所以如果没有缓冲水箱的蓄热作用，当热量供大于求时，水温就会上升，最终导致停机，而停机后就变得供不应求，水温会快速下降，那么主机就会频繁启停，这种情况下既影响室内的舒适性，同时主机也增加了功耗。

总结分析

一次系统比二次系统具有结构简单、换热效率高、节能的优点，但稳定性与舒适性没有二次系统好。针对家装平层户型的项目，优先选择一次系统方式设计，针对房屋负荷20KW以上的别墅住宅，优先采用二次系统进行设计。

两联供水泵选型

循环水泵一次侧采用定频泵，满足最低流量需求；二次侧采用变频泵，满足末端开启率的使用需求；一次侧定频泵考虑噪音影响的可考虑采用屏蔽泵，不考虑噪音可采用离心泵；二次侧供回水主管之间需增加压差旁通阀；一次侧水泵由主机面板控制，二次侧水泵由室内空调面板联动信号控制；

一次系统：需根据系统的水流量和水阻力选定水泵流量和扬程。

①水泵流量=（1.1~1.2）x系统循环水流量

系统循环水流量=总负荷x0.86/△T

△T为进回水温差℃（采暖系统取10℃，冷暖系统取5℃）

②水泵扬程=△p1+△p2+0.05L（1+K）

△p1为机组内部的水压降。

△p2为最不利环路末端装置水压损失最大的一台的水压降。

L为最不利环路管长。

K为最不利环路中局部阻力当量长度总和和直管总长的比值，当不利环路较长时K取0.2~0.3，较短时K取0.4~0.6。

二次系统：以100㎡家装两联供为例

一次侧的泵流量约2.5m3/h，系统阻力最大就是主机的水阻，建议使用屏蔽泵，静音节能。二次侧的泵水流量约2.5m3/h，风盘水阻一般3～4m，末端系统阀件和管道变径比较多，各种局部阻力和沿程阻力大概有2m左右，考虑到后续使用中，系统可能结垢和脏堵，建议选择10m左右的泵，建议采用多级泵或变频泵，可以适应末端流量变化，系统更稳定。

建筑调温系统

地面调温有干式和湿式两种选择方式，客户可以根据需要选择安装。

干式地面采用铝板保温处理，管道选择PERTΦ13管道，管道铺设间距控制100mm；单路管长不超过80m；

地面调温（干式）

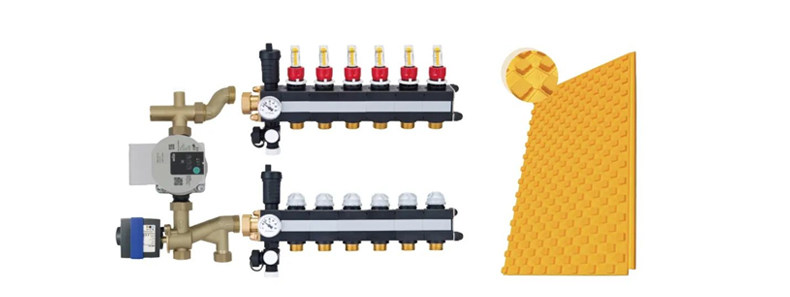

湿式地面采用蘑菇板保温处理，地面管道选择PERTΦ10管道，管道铺设间距控制50mm；单路管长不超过80m；地暖分集水器路数不超过8路；分集水器需要配合电动混水中心和混水控制器一起使用，每组分集水器两个配件各一套。

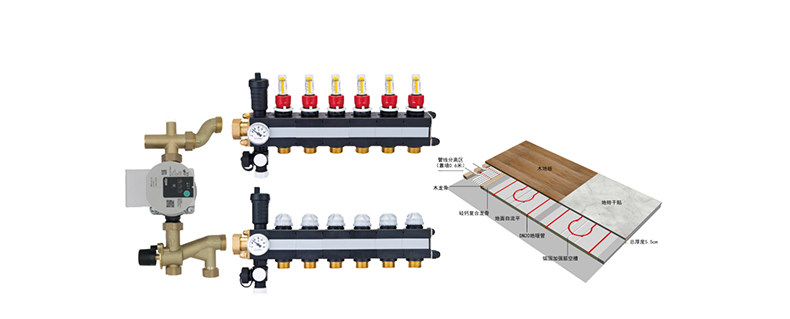

地面调温（湿式）

电动混水中心运行程序

通过电动执行器来控制三通混水阀的转动，调节供水和回水的进水量，使混水后的出水温度始终维持设定的温度。

地面调温控制:

夏季：混水22-24℃，程序内部有露点计算，湿度高除湿半小时后地面调温开启，湿度低直接开启地面调温

过渡季节:地面调温关闭

冬季：房间温度没到达按照温差来调节温度(30-42℃)，房间温度到达后根据室外温度来调节温度(25-30℃)
